토목분야 흙되메움 대체공법 / 하중저감공법
( EFCM : EPS Footing Construction Method )
건설현장 기초구조물 공사에 있어, 형틀해체와 동시에 흙되메움 시 장비투입
등으로 애로사항이 발생되었으나 EFCM 공법은 기초와 바닥슬라브
일체형으로 콘크리트를 타설함으로 더욱 튼튼하며 하중저감의 획기적인
공법으로 구조물의 원가절감에도 큰 역할을 하고 있습니다.
![](/images/product/efcm1.png)

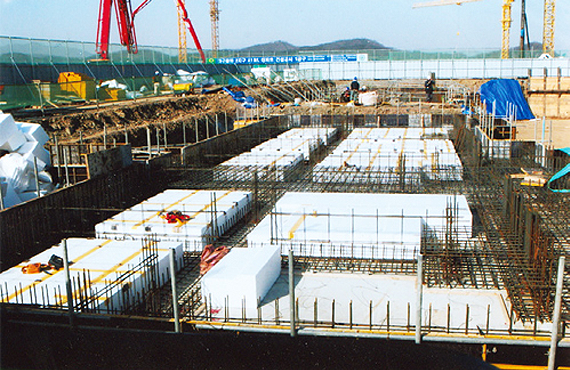

▲ 은성 EPS로 시공되는 하중저감공법(EFCM) 토목현장
적용대상 구조물 : 흙되메움이 필요한 모든 기초구조물
- 공동주택 및 지하주차장기초
- 도심지 흙막이 구조물 기초
- 하중저감이 요구되는 공동구 상부·옹벽뒤채움·기타 구조물 상부의 성토 대체부분
기초콘크리트타설 시공방법 例 (두께 T=600인 경우)
![](/images/product/efcm2.png)

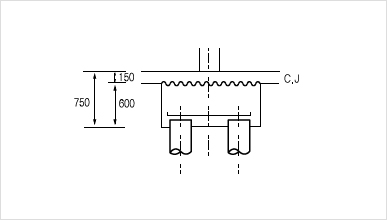

기초와 바닥 슬라브를 분리하여 콘크리트 타설시에는
T=600을 일차적으로 치고 되메우기 한 후 슬라브
T=150을 그 위에 덧친다.
(즉 T=600+150=750)
![](/images/product/efcm3.png)

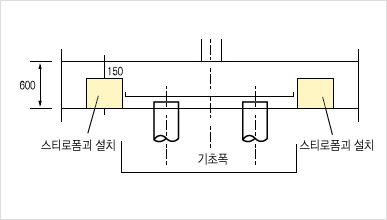

기초와 바닥 슬라브를 한번에 콘크리트 타설시에는
지반을 T=600 으로 모두 걷어낸 후 티로폼 괴를 기초
사이에 넣고 끊어치기를 하지 않고 일체로 CONC
타설한다.
![](/images/product/efcm4.png)

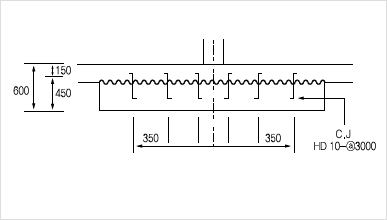

이미 터 파기를 T=600으로 끊어치기를 할 경우는 줄
기초 경우 한방향에만 ANCHOR 철근(HD10 ⓐ300)을
세워주고 독립기초의 경우는 두방향(X,Y)으로 ANCHOR
철근(HD10 ⓐ300)을 세워줄 것.

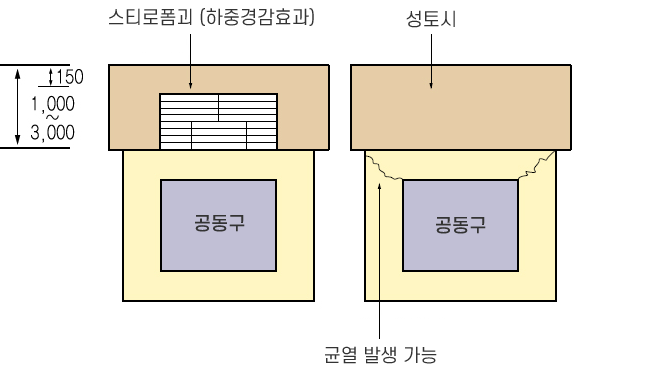

공동구 구조물 상부하중 경감을 위한 개선공법
공동구 시공 후 조경지역(설계변경)으로 되어 상부 흙 하중이 과다할 경우 상부 하중을 경감 시키는 방법으로 공동구위에 스티로폼 괴를 설치한 후 상부에 필요한 만큼
성토하여 조경을 한다면 내부의 공극이 생겨 고정하중을 경감시키므로 구조적으로 안전한 구조물이 된다. (스티로폼은 썩거나 수축되지 않음)
![](/images/product/efcm5.png)
EFCM 품질검사 성적서
![](/images/product/efcm6.png)

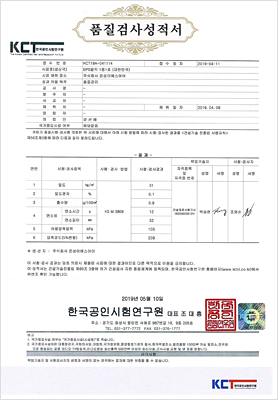

품질검사 성적서 1종 1호
![](/images/product/efcm7.png)

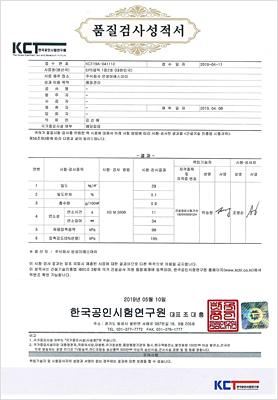

품질검사 성적서 1종 2호
![](/images/product/efcm8.png)

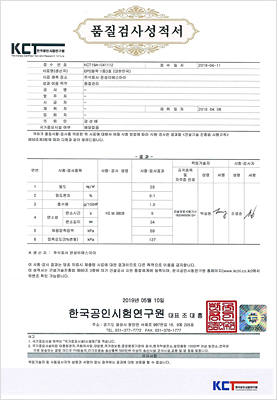

품질검사 성적서 1종 3호
![](/images/product/efcm9.png)
품질검사 성적서 1종 4호
